TS系列液壓螺栓拉伸器

TS系列液壓螺栓拉伸器螺紋范圍：M20-M1003/4”- 4”較大拉伸力：180-3110KN行程：15mm較大工作壓力：150MPa 特性：● 重量輕，結構緊湊，精度高?！?表面經過防銹處理，耐腐蝕?！?通用性強，通過更換拉伸頭可適用于多個規格螺栓拉伸。● 彈簧自動復位，適合頻繁使用?！?多個拉伸器可同步拉伸?！?額定工作壓力150MPa,可配高壓手動泵、高壓氣動泵和高壓電動泵工作。拉伸油缸型號拉伸頭型號螺紋規格拉伸頭型號最大拉伸力行程受力面積ABCDEFGH重量英制Inchmm公制KNmmIn2mm2mmkgTS1TS1-0750 U103/4"-10UNCM20x2.5TS1...

發送郵件螺栓緊固工具PDF

產品概述

優化資料

相關文獻

TS系列液壓螺栓拉伸器

螺紋范圍：M20-M100

3/4”- 4”

較大拉伸力：180-3110KN

行程：15mm

較大工作壓力：150MPa

特性：

● 重量輕，結構緊湊，精度高。

● 表面經過防銹處理，耐腐蝕。

● 通用性強，通過更換拉伸頭可適用于多個規格螺栓拉伸。

● 彈簧自動復位，適合頻繁使用。

● 多個拉伸器可同步拉伸。

● 額定工作壓力150MPa,可配高壓手動泵、高壓氣動泵和高壓電動泵工作。

TS系列液壓螺栓拉伸器

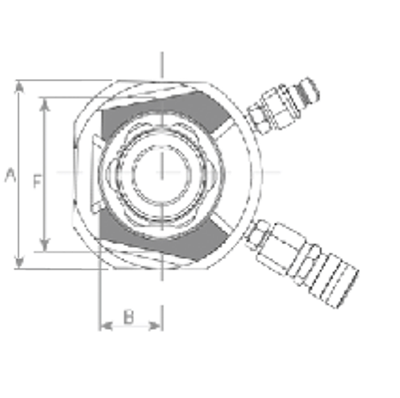

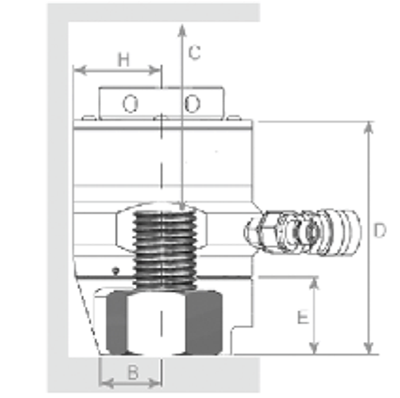

拉伸油缸型號	拉伸頭型號	螺紋規格		拉伸頭型號	最大拉伸力	行程	受力面積		A	B	C	D	E	F	G	H	重量
拉伸油缸型號	英制	Inch	mm	公制	KN	mm	In2	mm2	mm								kg
TS1	TS1-0750 U10	3/4"-10UNC	M20x2.5	TS1-M2025	180.25	15	1.86	1201.93	72.00	21.50	90.00	99.50	68.50	61.75	49.00	36.00	2.62
TS1	TS1-0875 U09	7/8"-9UNC	M22x2.5	TS1-M2225	180.25	15	1.86	1201.93	72.00	24.75	89.25	100.75	68.50	72.00	57.50	36.00	2.68
TS2	TS2-0750 U10	3/4"-10UNC	M20x2.5	TS2-M2025	236.06	15	2.44	1573.55	80.50	21.00	90.00	99.50	68.50	59.75	49.00	38.80	3.24
	TS2-0875 U09	7/8"-9UNC	M22x2.5	TS2-M2225						25.00	59.25	100.75		70.00	56.50		3.32
	TS2-1000 U08	1"-8UN	M24x3	TS2-M2430						28.00	90.00	104.00		80.50	64.25		3.41
TS3	TS3-0875 U09	7/8"-9UNC	M22x2.5	TS3-M2225	380.38	15	3.93	2536.12	99.00	24.75	93.00	104.50	71.50	76.00	59.50	47.90	5.21
	TS3-1000 U08	1"-8UN	M24x3	TS3-M2430						27.50	93.00	107.00		80.50	64.25		5.25
	TS3-1125 U08	1.1/8"-8UN	M27x3	TS3-M2730						28.00	96.00	113.50		90.75	72.00		5.53
			M30x3.5	TS3-M3035						35.00	94.00	114.00		85.00	69.00		5.54
	TS3-1250 U08	1.1/4"-8UN	M33x3.5	TS3-M3335						34.50	95.00	114.50		89.88	75.00		5.56
TS4	TS4-1125 U08	1.1/8"-8UN	M27x3	TS4-M2730	564.95	15	5.84	408.00	116.50	33.00	118.50	135.50	97.00	90.75	75.00	56.50	8.76
			M30x3.5	TS4-M3035						35.00	121.00	136.00		85.00	72.00		8.71
	TS4-1250 U08	1.1/4"-8UN	M33x3.5	TS4-M3335						35.00	122.00	140.00		89.88	77.00		9.02
	TS4-1375 U08	1.3/8"-8UN	M36x4	TS4-M3640						42.00	121.00	142.00		95.14	83.00		9.08
	TS4-1500 U08	1.1/2"-8UN	M39x4	TS4-M3940						39.00	121.00	145.00		93.41	85.00		9.08
TS5	TS5-1375 U08	1.3/8"-8UN	M36x4	TS5-M3640	763.94	15	7.89	5092.89	134.75	42.00	131.50	152.50	107.50	95.14	83.00	63.38	12.71
	TS5-1500 U08	1.1/2"-8UN	M39x4	TS5-M3940						45.00	131.50	155.50		100.53	88.00		12.93
	TS5-1625 U08	1.5/8"-8UN	M42x4.5	TS5-M4245						45.00	136.00	159.00		111.54	96.00		13.09
	TS5-1750 U08	1.3/4"-8UN	M45x4.5	TS5-M4545						46.00	136.00	162.00		119.72	103.00		13.42
TS6	TS6-1625 U08	1.5/8"-8UN	M42x4.5	TS6-M4245	951.41	15	9.83	6342.57	149.25	48.00	135.75	158.75	107.50	111.54	96.00	72.53	15.67
	TS6-1750 U08	1.3/4"-8UN	M45x4.5	TS6-M4545						48.00	136.00	162.00		119.72	103.00		16.07
	TS6-1875 U08	1.7/8"-8UN	M48x5	TS6-M4850						46.50	137.50	166.50		113.52	103.00		16.01
	TS6-2000 U08	2"-8UN	M52x5	TS6-M5250						53.50	135.00	168.50		120.47	110.00		16.00
TS7	TS7-1875 U08	1.7/8"-8UN	M48x5	TS7-M4850	1458.89	15	15.08	9725.79	179.50	55.00	141.25	170.24	109.50	121.45	107.00	87.50	24.30
	TS7-2000 U08	2"-8UN	M52x5	TS7-M5250						55.00	142.50	176.00		128.42	114.00		24.85
	TS7-2250 U08	2.1/4"-8UN	M56x5.5	TS7-M5655						59.00	148.25	180.75		132.61	119.00		24.89
			M60x5.5	TS7-M6055						60.00	145.50	182.00		144.80	127.00		24.26
	TS7-2500 U08	2.1/2"-8UN	M64x6	TS7-M6460						67.00	141.50	182.00		144.80	130.00		24.81
TS8	TS8-2250 U08	2.1/4"-8UN	M56x5.5	TS8-M5655	1989.25	15	20.56	13261.91	206.75	65.00	151.25	184.75	110.50	134.60	119.00	103.40	33.68
			M60x5.5	TS8-M6055						60.00	145.50	183.00		170.00	137.00		34.60
	TS8-2500 U08	2.1/2"-8UN	M64x6	TS8-M6460						66.00	152.50	194.00		144.80	130.00		34.64
			M68x5.5	TS8-M6855						70.00	151.00	196.50		160.00	141.00		32.83
	TS8-2750 U08	2.3/4"-8UN	M72x6	TS8-M7260						76.00	147.75	197.25		158.23	146.00		35.08
	TS8-3000 U08	3"-8UN	M76x6	TS8-M7660						80.50	146.75	198.75		169.93	151.00		34.73
TS9	TS9-2750 U08	2.3/4"-8UN	M72x6	TS9-M7260	2753.32	15	28.45	18355.45	239.00	80.00	154.75	204.25	112.50	170.18	149.00	119.50	48.60
	TS9-3000 U08	3"-8UN	M76x6	TS9-M7660						81.00	160.75	211.75		169.93	151.00		48.86
			M80x6	TS9-M8060						78.00	158.50	213.50		190.00	164.00		47.70
	TS9-3250 U08	3.1/4"-8UN	M85x6	TS9-M8560						88.00	159.00	219.00		181.37	160.00		50.82
	TS9-3500 U08	3.1/2"-8UN	M90x6	TS9-M9060						94.00	158.50	223.50		187.38	172.00		51.08
TS10	TS10-3250 U08	3.1/4"-8UN	M85x6	TS10-M8560	3109.94	15	32.14	20732.86	257.50	87.00	165.00	223.00	112.50	181.37	163.00	128.80	59.28
	TS10-3500 U08	3.1/2"-8UN	M90x6	TS10-M9060						95.50	166.50	229.50		187.38	171.00		60.07
	TS10-3750 U08	3.3/4"-8UN	M95x6	TS10-M9560						100.00	157.75	225.75		209.44	185.00		58.69
	TS10-4000 U08	4"-8UN	M100x6	TS10-M10060						105.00	152.00	223.50		215.64	194.00		56.90
